2021. 12. 23. 15:39ㆍAuto Wire Solder Feeder
자동납땜기(Auto Wave Soldering Machine)의 납조(Solder Pot)에 Wire Solder를 자동으로 공급해 주는 장비입니다.
LG,삼성 및 외주기업,국내외 많은 중소기업에 납품 설치가 되어 사용 중 인 장비이기도 합니다.
전자,전기 PCB납땜( Wave Soldering)공정에서 품질을 좌,우하는 가장 중요한 장비로 , 솔더링 머신 납조에 용융된 납의 높이를
항상 일정하게 관리 할 수 있습니다.
납조의 수위가 낮아지면 바납(Bar Solder)을 작업자가 직접 넣어주는 번거로움이 없고,작업자의(안전사고)화상 위험도 없습니다.
솔더링공정에서 Solder Level이 중요한 이유는
자동납땜기의 Chip & Wave Nozzle의 Wave 높이가 용융된 솔더 레벨에 따라 비례 하기 때문입니다.
솔더레벨이 낮으면 Wave높이가 낮아지고, 레벨이 높으면 Wave 높이도 높아집니다.
자동납땜기에 P.C.B를 잡아주는 Finger의 높이는 항상 일정 하지만, 납조의 Wave 높이가 변하면 ,PCB의 납 넘침,미납,쇼트,냉땜,과납 등
불량 발생 원인이 됩니다.
자동 납 공급기(Auto Wire Solder Feeder)를 사용 하면, 솔더링 불량을 최소화 할 수 있고,
Wave로 인한 솔더산화물(Solde Dross) 발생도 최소화 할 수 있습니다.
- Solder Pot에 장착된 Level Sensor에 의하여 자동으로 Wire Solder를 Solder Pot로 공급하고,
Solder Feeder의 Wire Solder가 완전히 투입되면 호스에 남아있는 솔더를 자동으로 배출시켜 주며, 알람을 울립니다.

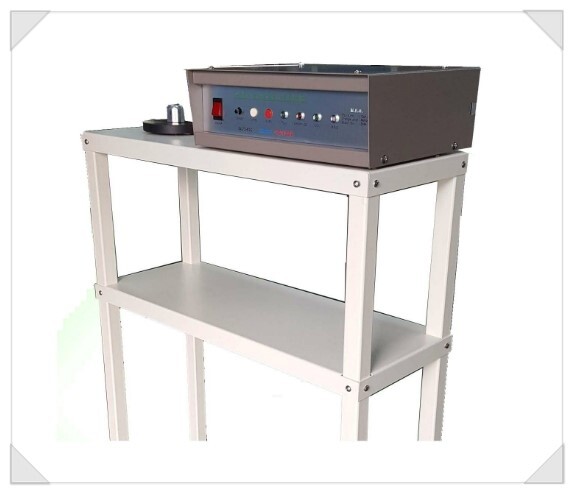

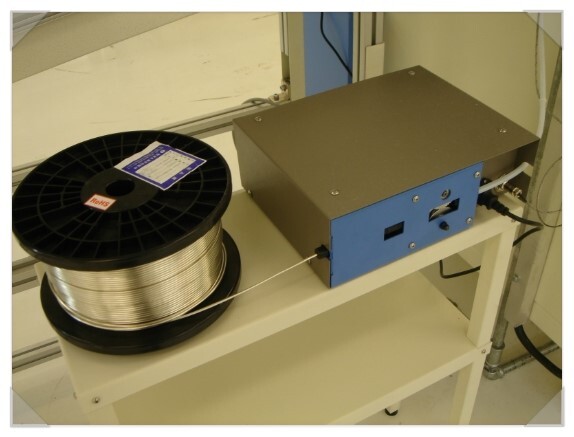

# 자동 납 공급기 (Auto Solder Feeder) Model: SAFC-800
◈ 특 징
솔더피더는 SOLDER POT 내부의 SOLDER LEVEL을 감지하여
LEVEL이 낮으면 자동으로 Solder Wire를 투입 시켜 주는 장비입니다.
Solder feeder는 수동으로 전진 및 후진을 할 수 있도록 전면에 작동 스위치를
부착 하였으며, 모터에 이상이 발생 되면 Lamp와 Alarm으로 알려줍니다.
솔더보빈의 Wire Solde 가 완전히 공급 되면, 자동으로 Solder Wire를 뒤로 빼내며,
약 30초후 Alarm이 울립니다.
◈ Features
The solder feeder detects the solder level inside the solder pot
When the LEVEL is low, it automatically feeds the solder wire.
The solder feeder is equipped with an operation switch on the front so that
it can move forward and backward manually and has a function to notify
the LAMP and ALARM if an error occurs in the motor.
When solder bobbin's solder is fully supplied, it automatically pulls back the
solder wire, and the alarm sounds after about 30 seconds.

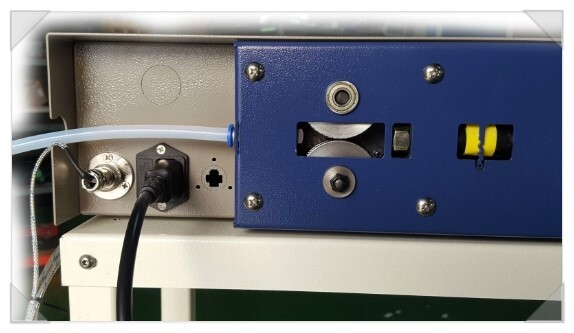

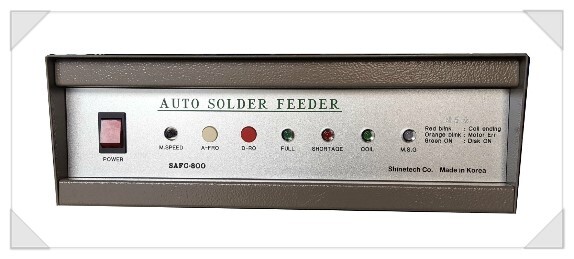

# Main Control Panel & Rear Parts

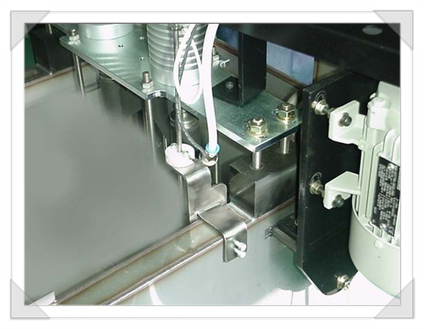

# Wave Soldering Machine # Level Sensor 장착 # 테프론 호스

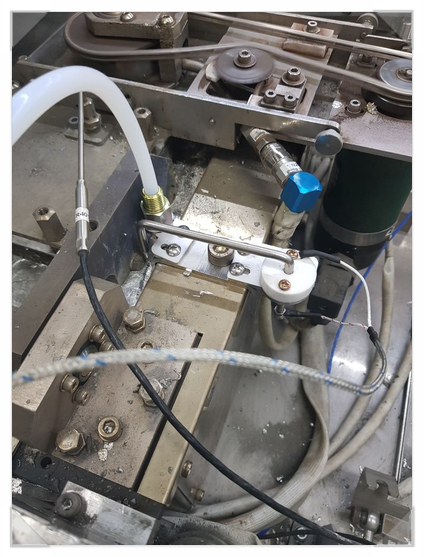

#Selective Soldering Machine # Solder Feeder Sensor 장착
◆ SPECIFICATION
Power: 220Vac 50/60Hz
Solder feeding motor : 6W AC MOTOR
Feeding speed : min 0∼ max 8m/min
Level sensor : Contact Sensor for low Voltage
Driving gear : Steel Gear with Rubber Coated Roller
Available Solder Wire : Only 3Φ Wire solder
Weight : Approx 20kg
Dimension : 650L*250W*900H
Country of manufacture : Made in Korea
